Q735
couleur
Composants optionnels
Données techniques
Dernière mise à jour: 18/03/2026Description
Projecteur prévu pour l’utilisation de sources lumineuses à LED optique Very Wide Flood Il se compose d'un groupe optique et d'une patère en alliage d’aluminium EN1706AC 46100LF, soumis à un prétraitement multi-phases consistant au dégraissage, au traitement au fluor-zirconium (couche de protection superficielle) et à l’étanchéisation (couche nano-structurée aux silanes). L'étape suivante de peinture est assurée avec un primaire et une peinture acrylique liquide, cuite à 150°C apportant une haute résistance aux agents atmosphériques et aux ultraviolets. Verre protecteur sodocalcique trempé, épaisseur 5 mm. La double orientabilité du projecteur permet d'obtenir une rotation verticale de 360° et une inclinaison horizontale de 90°. Verrouillages mécaniques de la visée aussi bien verticalement qu'horizontalement. Le produit présente un circuit à LED monochrome avec système optique Opti Beam Reflector et un presse-étoupe PG13,5. Ballast électronique DALI intégré au produit. Possibilité d'utiliser des accessoires optiques avec montage externe au moyen de la collerette porte-accessoires. Toute les vis externes sont en acier inox A2.
Dimensions
General (mm)
208
Diamètre (mm)
ø119
Performance technique
Conforme à la norme EN60598-1 et aux réglementations pertinentes.
Propriétés physiques
Poids (kg)
3,85
Certification de produit
-
BIS -
BVB Byggvarube- dömningen -
EAC -
ENEC-03 -
QCERT
Données photométriques
Détails
lm (appareil)
1772,4
W (appareil)
16,1
lm source
2110
W source
14
Efficacité lumineuse (valeur réelle)
110,09
lm en mode d'urgence
-
Intensité maximale (cd)
1336
Light output ratio (LOR)
84
Optique et angle de faisceau
VWF - Very Wide Flood 80°
Adjustability
inclinaison haut/bas
Qualité de la couleur de la lumière
CRI 80 - Rf (Colour Fidelity Index) 83 - Rg (Gamut Index) 94
Température de couleur
4000 K
MacAdam Step
2
Lifetime LED 1
100,000h - L90 - B10 (Ta 25°C)
Lifetime LED 2
100,000h - L90 - B10 (Ta 40°C)

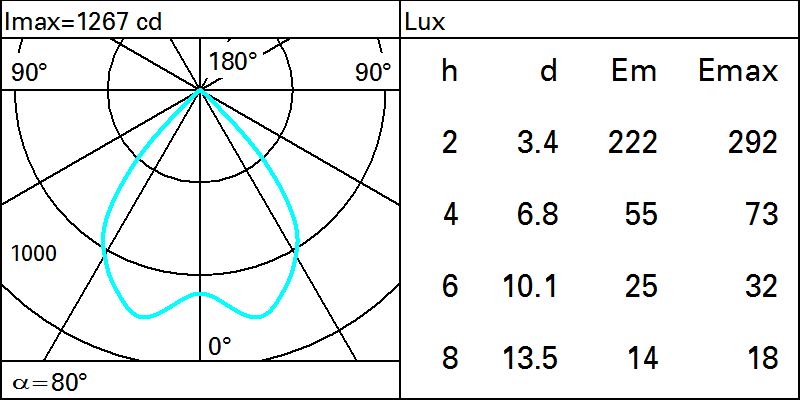

Charts and polar curves
Données électriques
Operating ambient temperature range
De -20°C à 45°C.
Facteur de puissance
Voir Notice de montage
Maximum number of luminaires of this type per minature circuit breaker
B10A: 81 appareils
B16A: 130 appareils
C10A: 135 appareils
C16A: 221 appareils
B10A: 81 appareils
B16A: 130 appareils
C10A: 135 appareils
C16A: 221 appareils
Inrush current
5 A / 220 µs
Gradation minimale
1
ZVEI code
LED
Contrôle
DALI-2
Lifetime of product at ambient operating temperature
≥ 50.000h Ta=40°C
Installation
Description
Installation sur dallage, mur, plafond et dans le sol à l'aide du piquet et sur mât.;
montage
Surface murale, Piquet de sol
Wiring
Double presse-étoupe.
