QA69
Farbe
Erforderliches Zubehör
Um das Produkt ordnungsgemäß zu installieren und zu betreiben, muss eines der erforderlichen Zubehörteile bestellt werden:
Optionale Zubehör
Technische Daten
Letztes Update: 10.11.2025Beschreibung

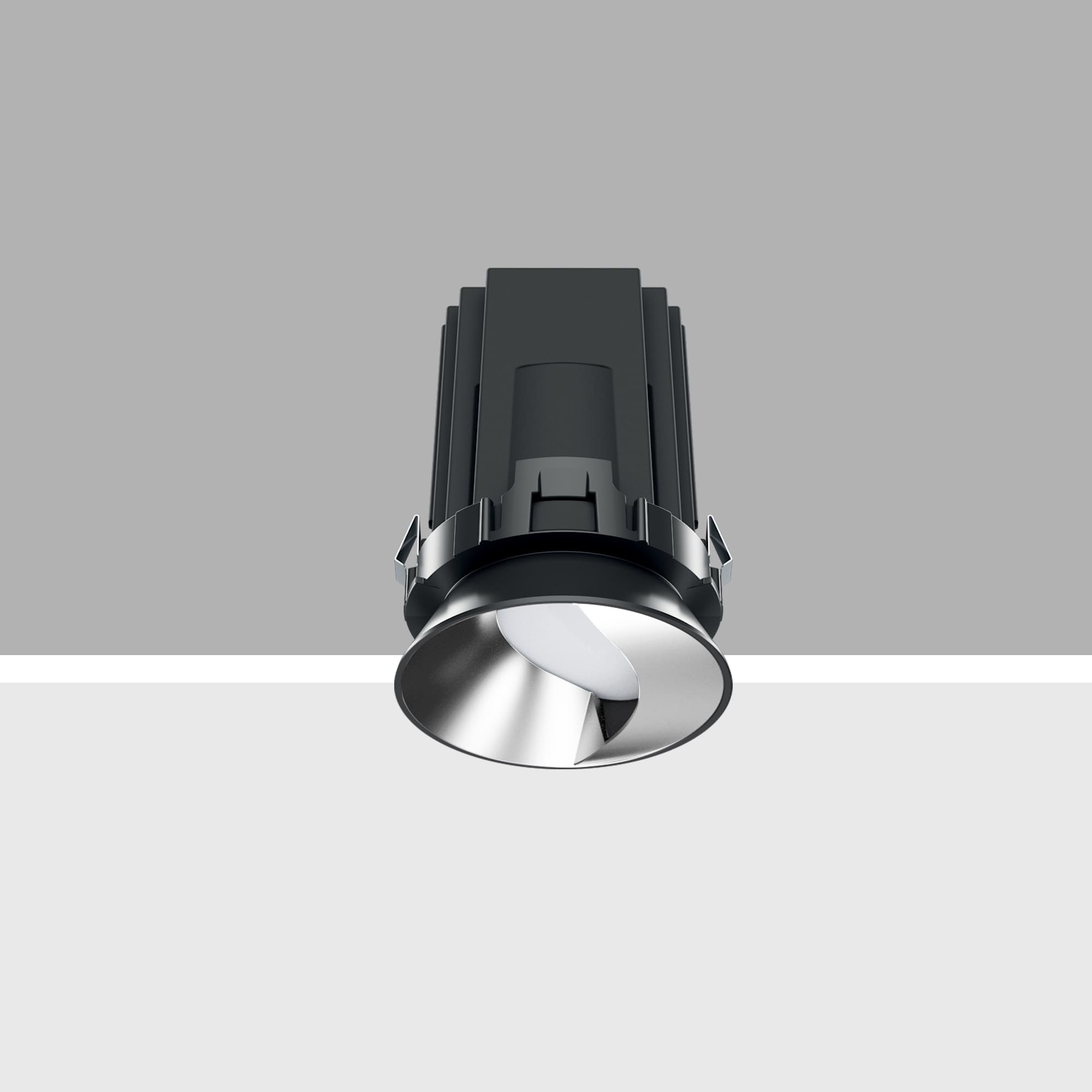

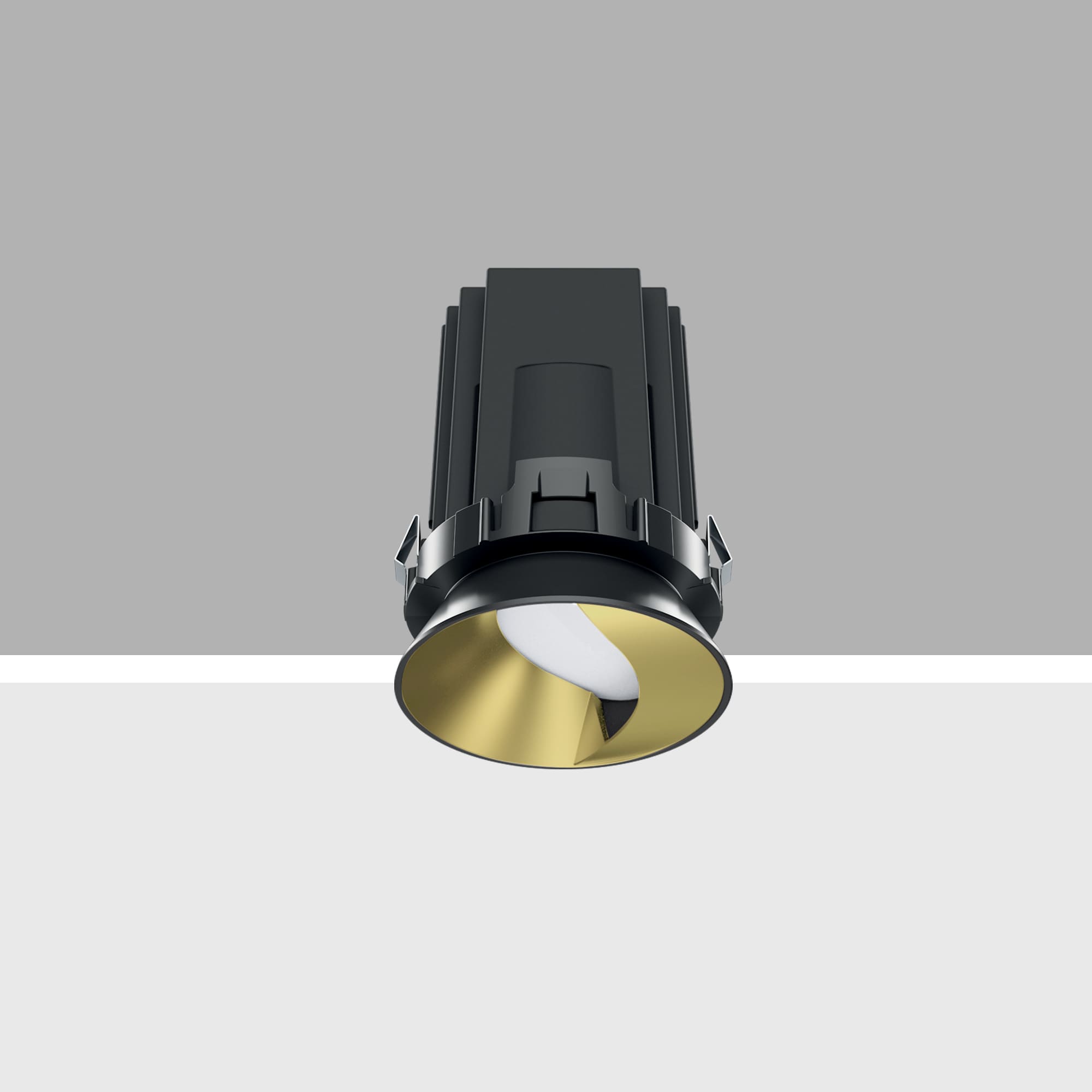

Runde Einbauleuchte Minimal (rahmenlos). Version Wall Washer: Das optische System ist so ausgelegt, dass es den Lichtfluss ohne Schattenbereiche auf die vertikale Ebene richtet und die Konturen präzis ausleuchtet. Der Hauptkorpus aus Aluminiumdruckguss besitzt eine abstrahlende Oberfläche, die eine optimale Wärmeableitung gewährleistet. Die Optikeinheit besteht aus zwei profilierten Reflektoren aus Thermoplast, Reflektor-/Schutz-Schirm aus PMMA und Blendschutzgehäuse aus Kunststoff, erhältlich in verschiedenen lackierten oder metallbeschichteten Ausführungen. Struktur aus Aluminiumdruckguss, vorgerüstet für die deckenbündige Montage - für die Installation an abgehängten Decken wird ein spezifischer Adapterrahmen benötigt, der mit separatem Code erhältlich ist. LED mit hohem Farbwiedergabeindex. Versorgungseinheit mit getrenntem Code verfügbar.
Abmessungen
Diameter (mm)
ø68
Shape
Rund
Recessed hole dimensions (mm)
ø75
Technische Leistung
Complies with EN60598-1 and pertinent regulations
Physikalische Eigenschaften
Weight (kg)
0,13
Material
Druckgussaluminium und thermoplast
Produktzertifizierung
-
BIS -
CE -
ENEC-03 -
NOM -
QCERT
Photometrische Daten
Details
lm system
694,28
W system
10
lm source
1240
W source
10
Luminous efficiency (real value)
69,43
lm in emergency mode
-
Light output ratio (LOR)
56
Optic and beam angle
WW - Wall Washer
Adjustability
fest
Light colour quality
CRI (minimum) 90 - Rf (Colour Fidelity Index) 92 - Rg (Gamut Index) 99
Colour temperature
2700 K
MacAdam Step
2
Lifetime LED 1
> 50,000h - L90 - B10 (Ta 25°C)
Charts and polar curves
Elektrische Daten
ZVEI code
LED
Power Supply
Driver nicht enthalten
Mounting options
Fernbedient
LED Current
300
Installation
Beschreibung
Einsetzen der Einbauleuchte in den zuvor an der Decke installierten Adapter (QA82) mittels Stahldrahtfedern, die gleichzeitig als Fallschutz dienen - Einbau in Decken mit einer Stärke von 12,5 - 25 mm. Im Lieferumfang ist eine spezielle Stahlfeder enthalten, die zum Herausnehmen des Hauptkorpus aus dem Adapter dient, wenn die Leuchte bereits installiert ist.;
Mounting
Deckeneinbau
Wiring
Konstantstromversorgungseinheiten mit getrenntem Code verfügbar. ON-OFF / dimmbar 1-10V / dimmbar DALI / dimmbar mit Phasenanschnitt - die Einbauleuchte wird mit Kabel und Schnellanschluss geliefert, die an den mitgelieferten Steckverbinder an der Versorgungseinheit anzuschließen sind.
