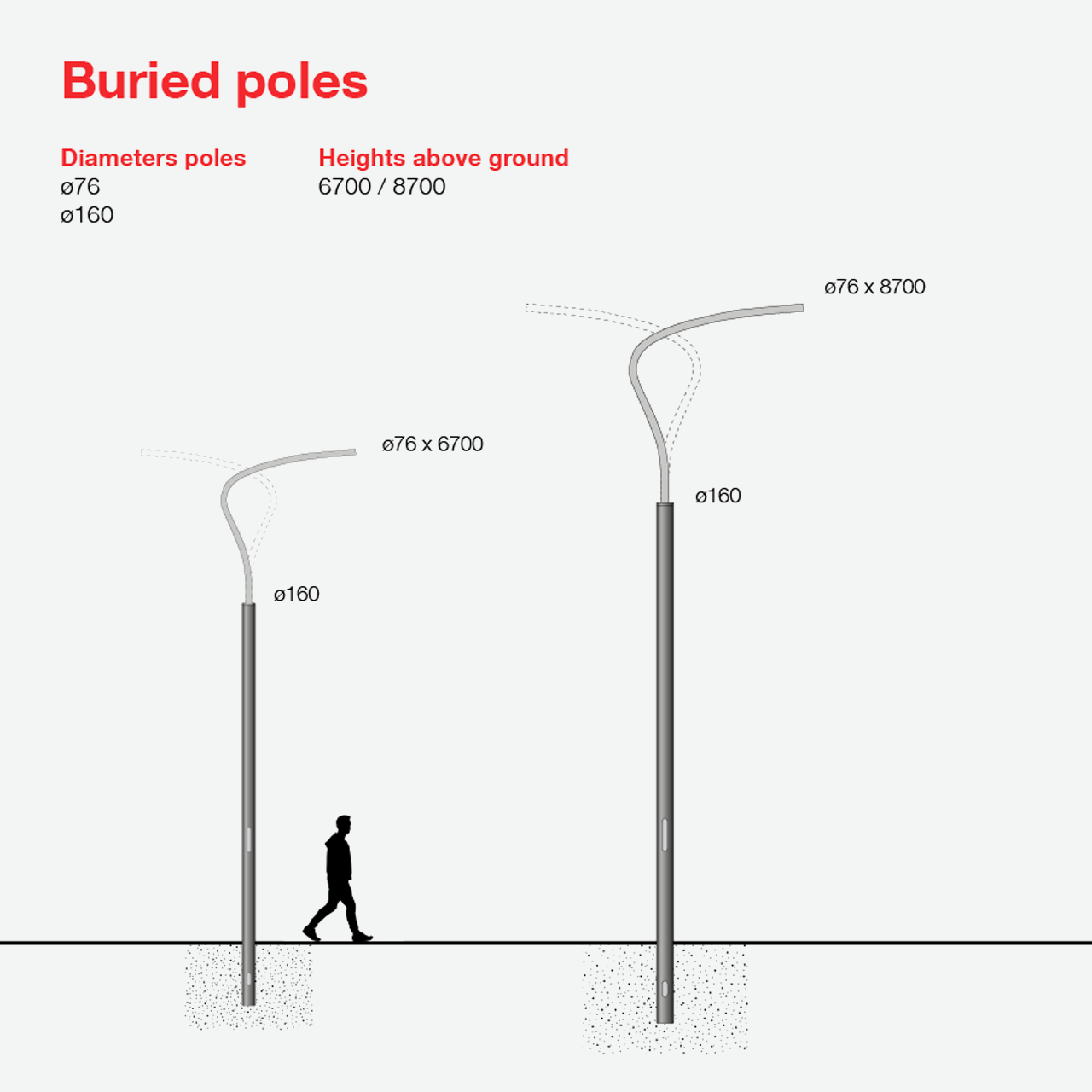

Palo con braccio curvo interrato/con piastra

Dettagli sul prodotto

Pali realizzati in acciaio EN10025- S235JR, zincati a caldo 70 micron come da normativa UNI EN ISO 1461 (EN40-5).
Trattamento superficiale di verniciatura a polvere.
Geometria cilindrica di diametro ø 160 mm.
Spessore 4 mm codici 1515-1570- 1588-1910, spessore 3 mm codici 1511-1566-1585-1909. • Asola per l’ingresso cavi 150x50 mm.

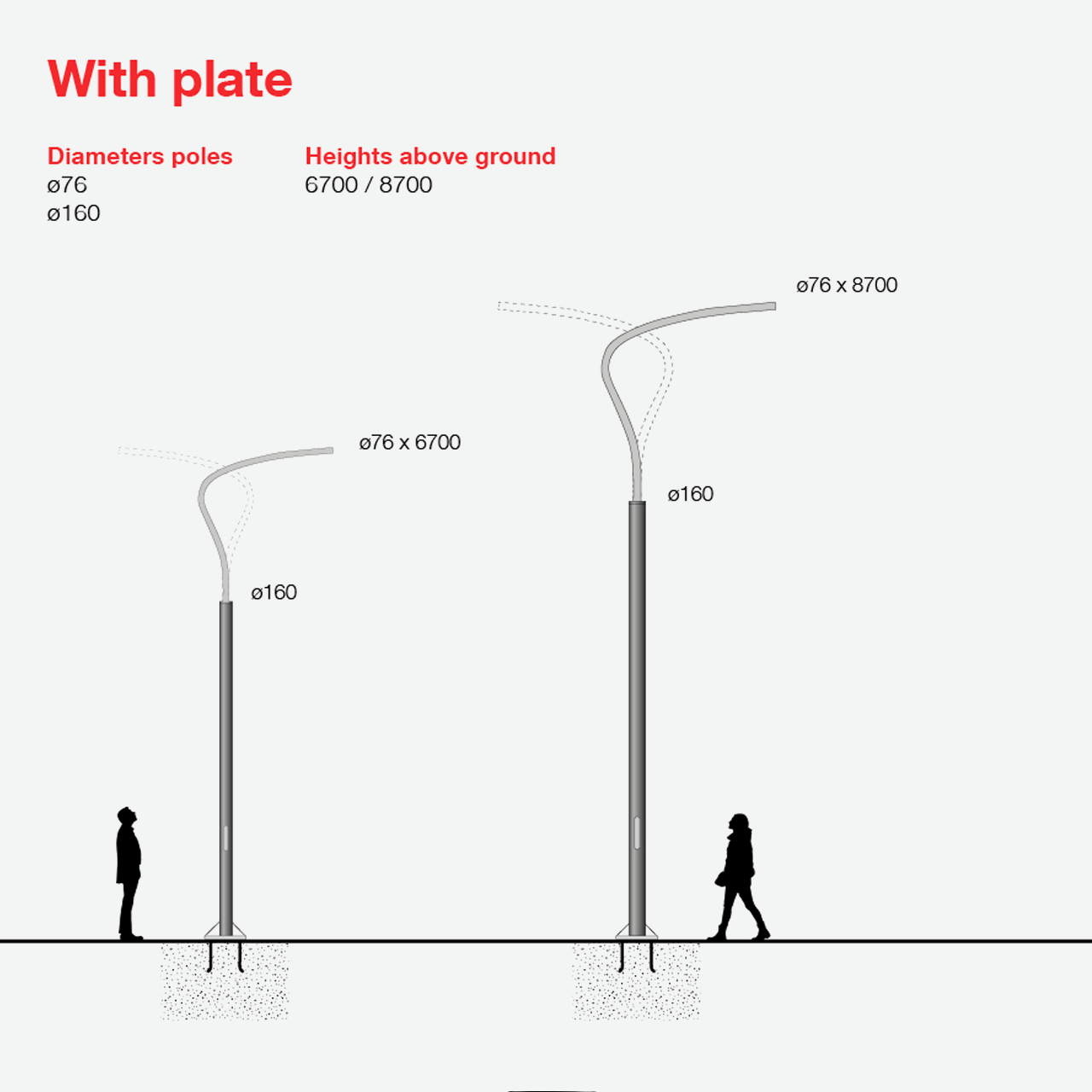

Piastra di ancoraggio 400x400 mm (280x280 mm per pali cod. 1566- 1909) in acciaio zincato a caldo 70 micron, con 4 asole.
Piastra e tirafondi di fissaggio (da ordinare separatamente).
Portella a filo IP44 310x95 mm in fusione di alluminio con guarnizione di tenuta.
Morsettiera con portafusibile doppio, quattro polarità a tre vie per polo; cavi in ingresso da 16 mm2 e in uscita da 2,5 mm2 .
Idoneità per morsettiere italiane/ francesi/spagnole, inglesi (con adattatore in legno da ordinare separatamente) e tedesche/ svizzere (con guida DIN da ordinare separatamente). Per i codici fare riferimento al foglio istruzioni.
Sistema di messa a terra interno con capocorda e vite in acciaio inox.
Versioni complete di braccio singolo o doppio, disponibile rispettivamente nella lunghezza L=1250 mm e 2500 mm. Braccio in acciaio S235JR ø 76 mm spessore 4 mm. Sottoposti a verniciatura a polveri.
Fissaggio dei bracci al palo tramite 4 viti M10.
Morsettiera: IP44 IK08.
